Подключение к ДПКВ Toyota, Lexus 1994–2003г. выпуска

[Admin]

Напомню, что для подключения вариатора опережения зажигания http://www.60-2.ru на автомобили Toyota и Lexus есть готовые переходники, позволяющие осуществить подключение с полным сохранением штатной проводки. Однако, возможно, в некоторых случаях данные схемы будут полезны:

TA117_Тойота Лексус входы ДПКВ.pdf

(285.49 KIB) Скачиваний: 1020

[Admin]

Прошу обратить внимание, что на всех Toyota NE- это ДПКВ+(!!!), а NE+ это ДПКВ-(!!!)
Если подключение производится без использования готового переходника, резать проводку ДПКВ необходимо после точки соединения масс датчиков положения распредвала и коленвала (если таковая имеется).

1GR-FE.pdf

Подключение вариатора угла опрежения зажигания на Toyota Land Cruiser Prado 120 4L

(165.26 KIB) Скачиваний: 893

[Admin]

Дополнительная информация по мотору 2GR-FE:

Toyota+2GR-FE.pdf

(139.84 KIB) Скачиваний: 814

Обращаю внимание на то, что на моторах:
1GRFE, 2GRFSE, 4GRFSE, 2GRFE, 2GRFXE, 3GRFSE, 3GRFE, 5GRFE

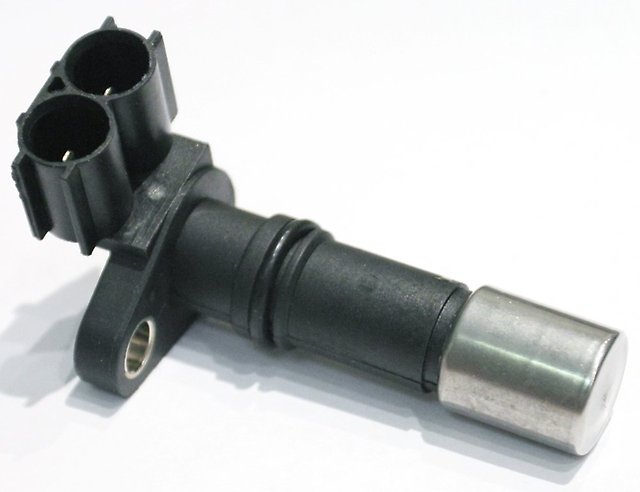

Разъём ДПКВ имеет следующий вид:

2GR-FE разъём ДПКВ.jpg (27.71 KIB) Просмотров: 11136
