Сообщение Admin » 24 апр 2011, 23:21

Вариатор зажигания на Ford Sierra 1.8 CLX
Машина карбюраторная, с трамблёром, который по сути выполняет только функцию раздачи искры по цилиндрам. Зажиганием управляет отдельный контроллер.

Общий вид подкапотного пространства представлен на фото:
Общий вид подкапотного пространства.jpg
Общий вид подкапотного пространства.jpg (88.19 KIB) Просмотров: 4219

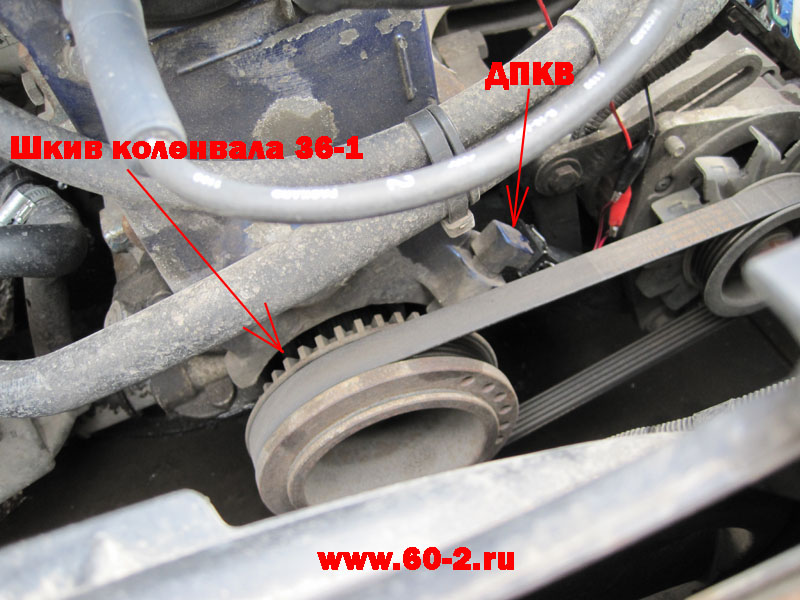

На этой машине установлен стандартный фордовский шкив 36-1 и индуктивный датчик положения коленвала, поэтому подключение вариатора прошло абсолютно без проблем. Разъём ДПКВ стандартный, двухконтактный – в любом автомагазине можно купить разъём форсунок ВАЗ, который является ответной частью для ДПКВ. Поэтому мы по временной схеме подключили вариатор, а окончалетльный монтаж владелец машины выполнил сам. Ниже прилагаю фото временного подключения:
Шкив и датчик.jpg
Шкив и датчик.jpg (141.68 KIB) Просмотров: 4219
Аватар пользователя
Admin
Администратор

Сообщений: 1047
Зарегистрирован: 05 фев 2010, 21:06
Откуда: Москва
Благодарил (а): 2231 раз.
Поблагодарили: 619 раз.

Re: Вариатор зажигания на Ford Sierra

Сообщение Admin » 18 сен 2014, 13:08

Добавлю, что для разъёмов такого типа есть готовые переходники для подключения. Это сильно облегчает установку и позволяет устанавливать вариатор с полным сохранением штатной проводки.
