Вариатор на JEEP Grand Cherokee WJ (1999-2004)

[Admin]

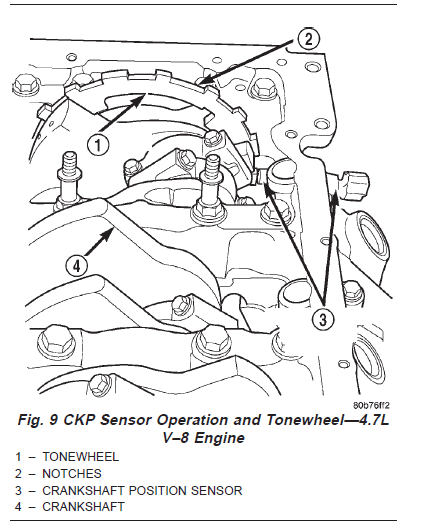

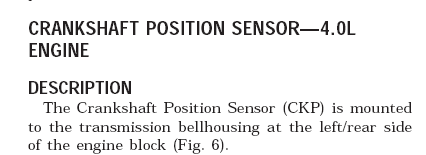

И так, первым делом открываем документацию и смотрим местоположение ДПКВ на машине на требуемый мотор 4.7L, а заодно и на 4.0L

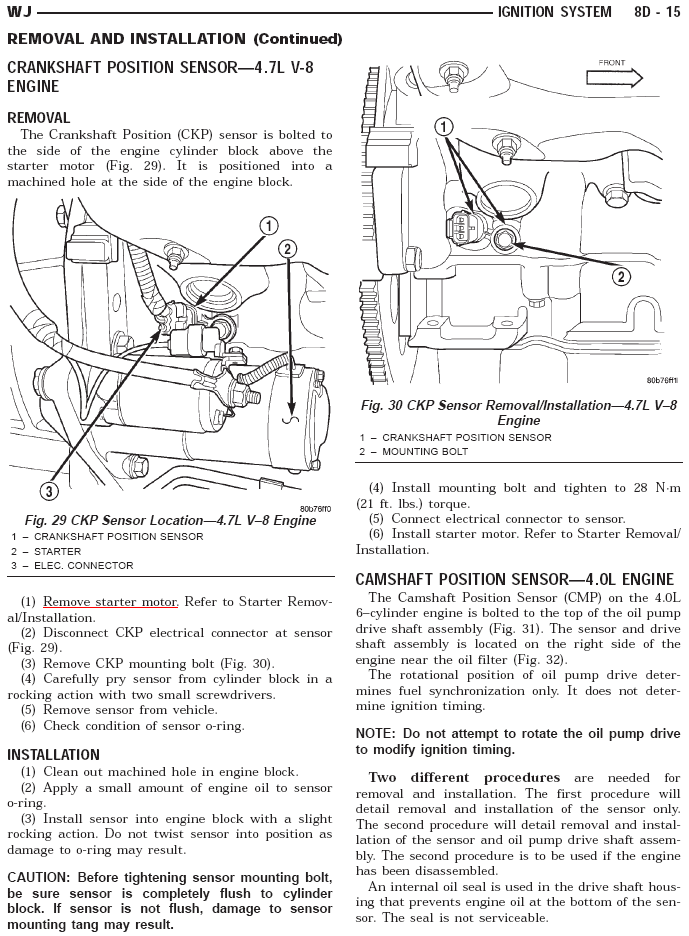

Видно, что на моторе 4.7 литра добраться до разъёма самого датчика положения коленвала проблематично, читая техническое руководство дальше, оказывается, для того, чтобы на Гранд Чероки с мотором 4.7 литра поменять датчик положения коленвала, необходимо демонтировать стартер, поэтому подключимся в разъём блока управления двигателем.

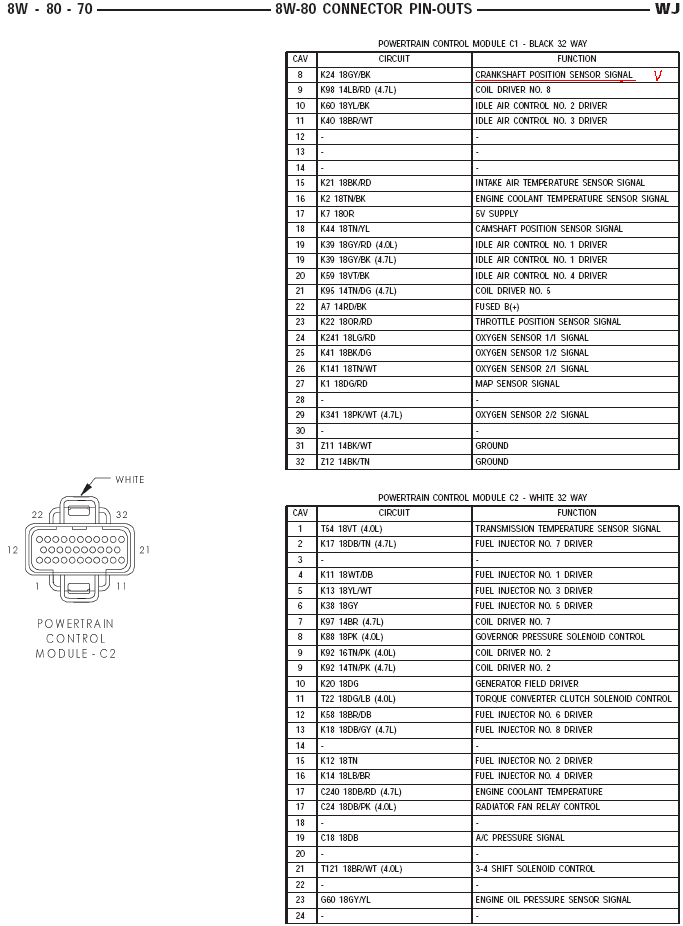

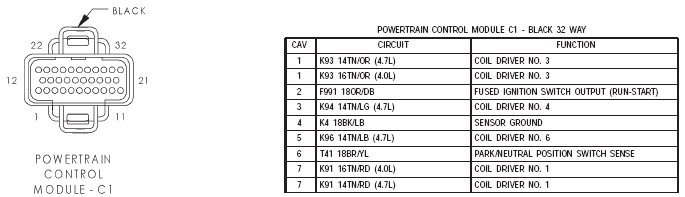

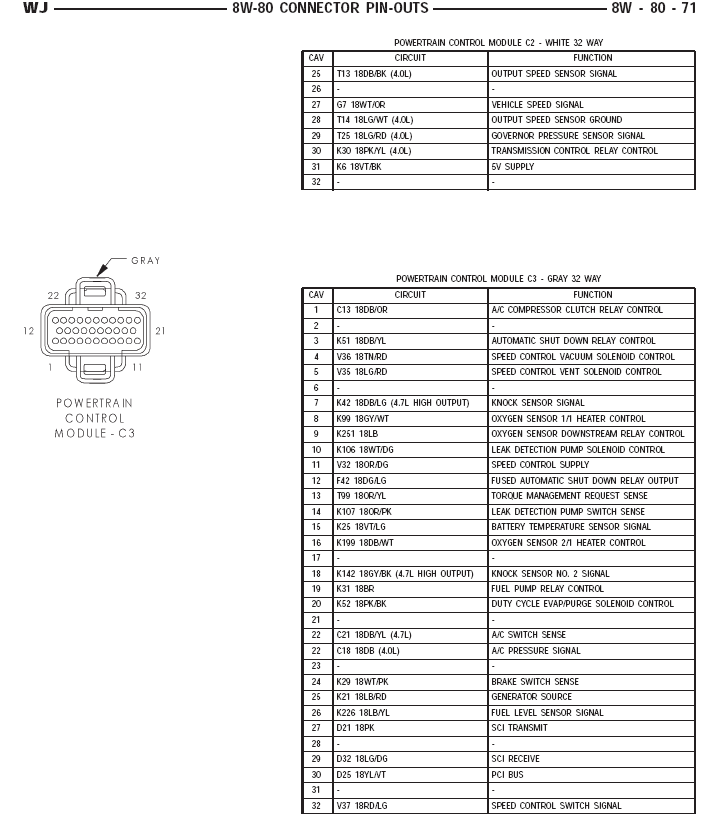

Суть всех этих таблиц заключается в том, что нам нужен серо-чёрный провод восьмого вывода разъёма PCM-C1.

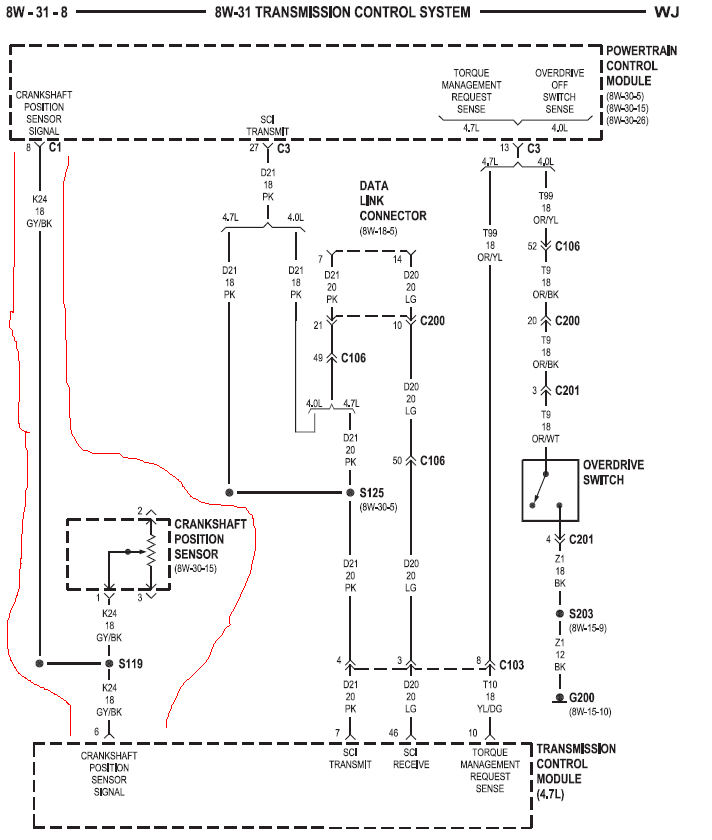

Далее смотрим на wire diagram ДПКВ и наблюдаем интересную картину - оказывается, он идёт не только на Powertrain control module, но и на transmission control module. Этот момент рассмотрим более подробно...


.... To be continued
2001_WJ_FSM

[K.O.T.]

У меня мотор 4 литра. Месте - хоть жуй. А провода от датчика (он стоит в колоколе коробки), огибают блок цилиндров сзади и выходят на левую сторону (правую, если считать относительно переда авто), и дальше к общим проводам подтыкаются в районе датчика распредвала. Я его сам менял :) вот вставить его - надо под машину илезть, а подсоединить - как два пальца об асфальт.

[K.O.T.]

В итоге скатался сегодня в пропан, посмотрели там осциллограмму, продали вариатор тритон, прошитый. С постоянных 7 градусов коррекции, сделал график, типа с 8 падение до нуля на 4-х тысячах, согласно красивой диаграмке по коррекции. Поставим, будем тестить.

[K.O.T.]

Попометр отмечает улучшения!

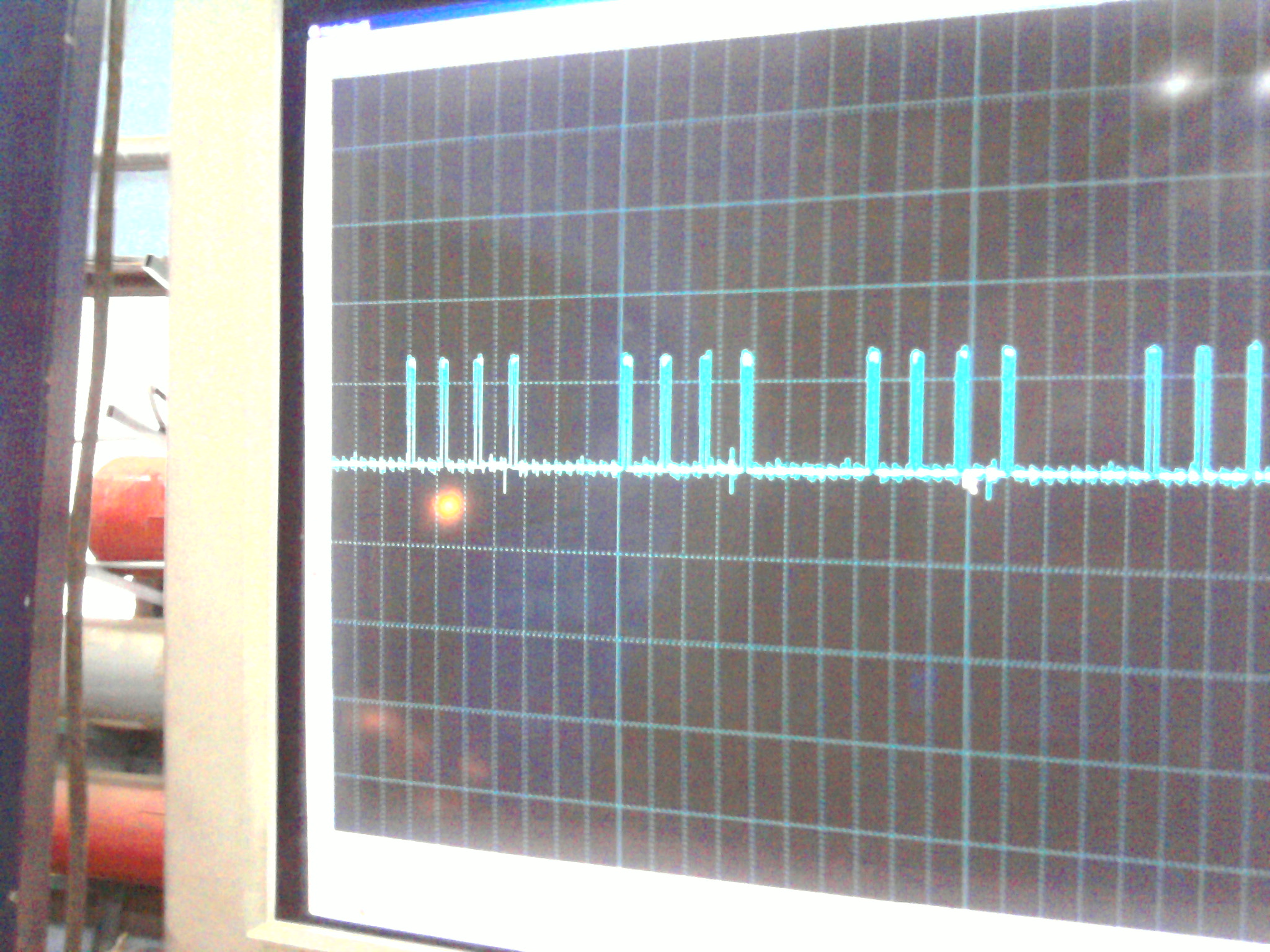

Вот, телефоном сфоткал осцилограмму, которую с датчика сняли. Возможно, как-то поможет в адаптации вашего вариатора. Ибо я был бы не жыпером, если бы зажал ценную инфу

[Admin]

K.O.T, спасибо огромное - это то, что я в принципе и предполагал.

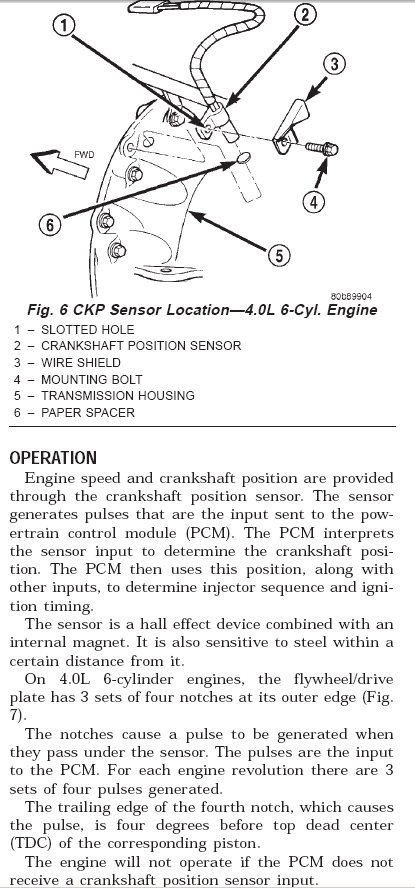

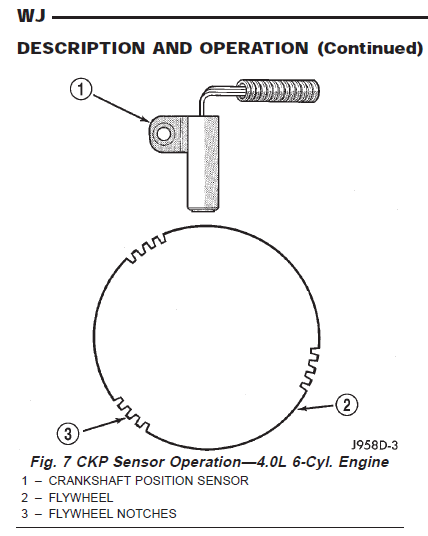

Шкив на 4-х литровом моторе выглядит вот так:


И полностью соответствует приведённой осциллограмме

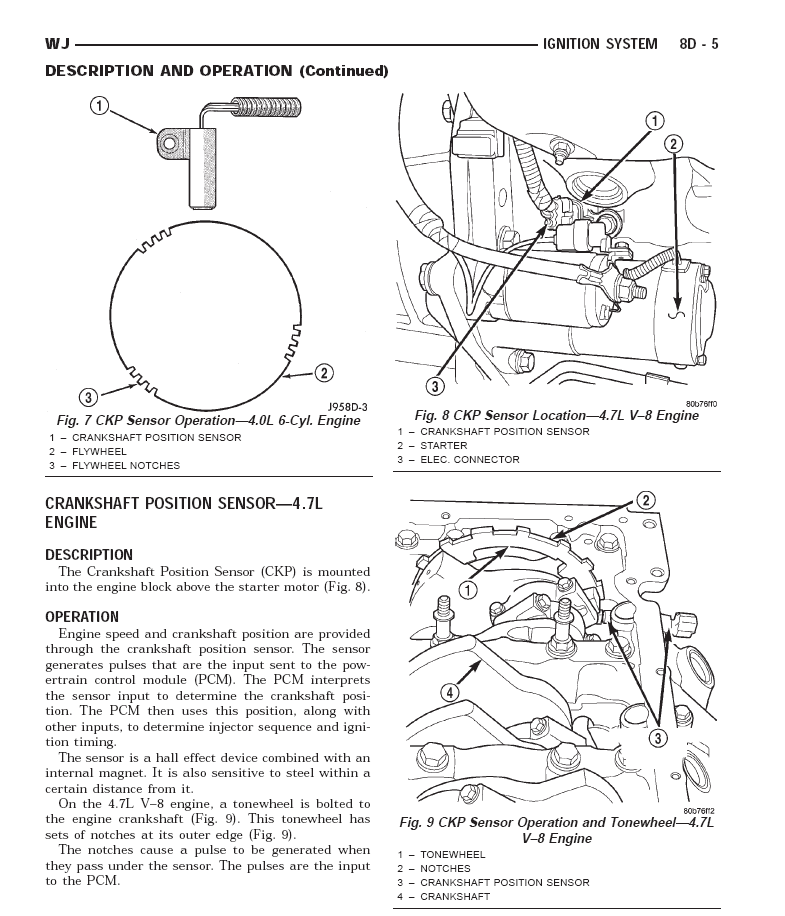

А шкив на моторе 4.7 выглядит следующим образом:


Т.е. сам шкив другой и осциллограмма со шкива другая будет.

[Admin]

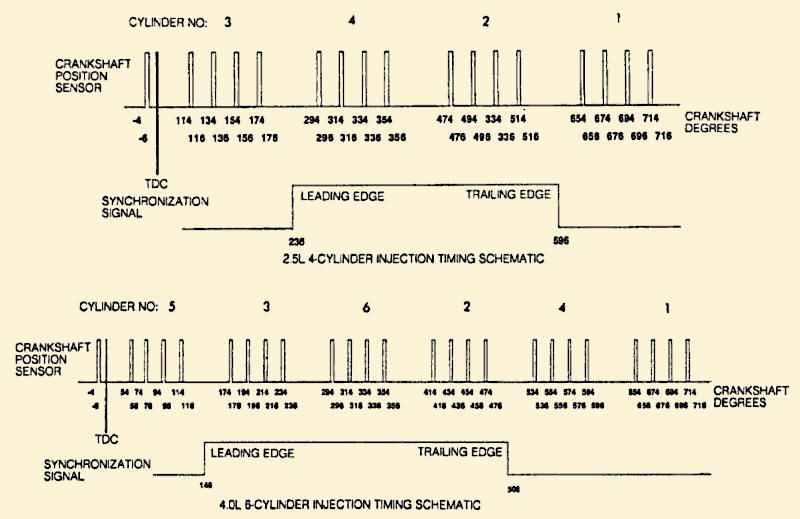

Вот, ещё описание осциллограммы нарыл!


[Admin]

Приветствую.

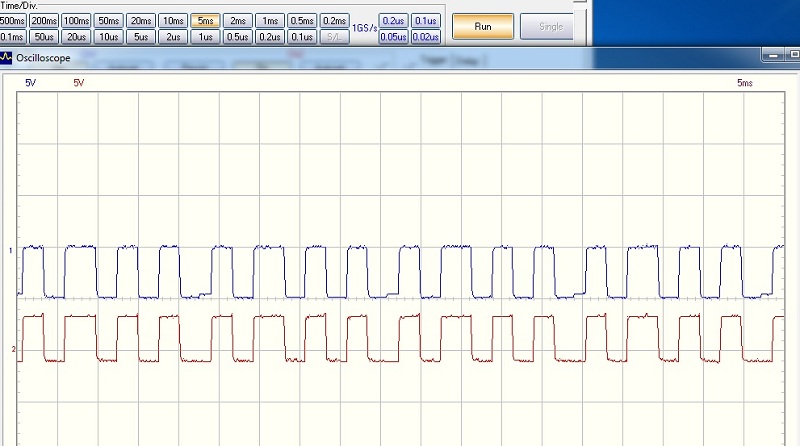

Осцилограмма сигнала с ДПКВ 4.7 Powertech Jeep G.Cherokee 99
(красная линия)

[Admin]

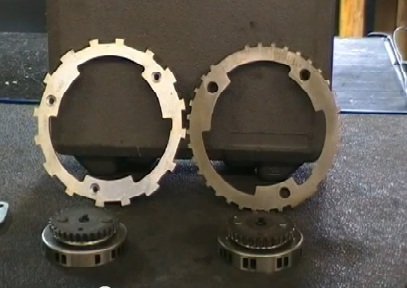

И задающий диск (слева на фото)
Хоть тема и находится в разделе "Вариатор для систем с индуктивным дпкв", на этом двигателе используется датчик Холла

[Admin]

Хоть тема и находится в разделе "Вариатор для систем с индуктивным дпкв", на этом двигателе используется датчик Холла

Да, всё верно. Фото с задающими дисками это скриншот из видео на youtube.

[Admin]

Именно.
Заглядывал на эту страничку много раз за год, но известий с фронта так и не дождался.

Поэтому приобрел пропановский вариатор, который, впрочем, пока не работает.
Аналогичных автомобилей на газе очень много, но сообщений об успешной установке вариаторов пока нет. Решил попробовать сделать посильный вклад в исправление ситуации.
