Установка вариатора 60-2 на Hyunday Getz 2008 (фотоотчёт)

[Lovato_TLT]

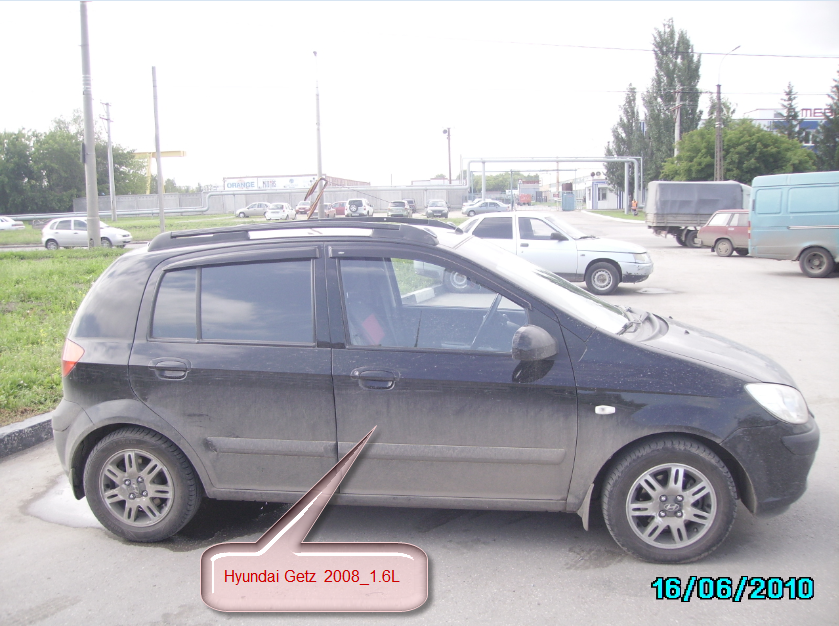

Общий вид пациента))


Вот сюда будем подключать вариатор 60-2

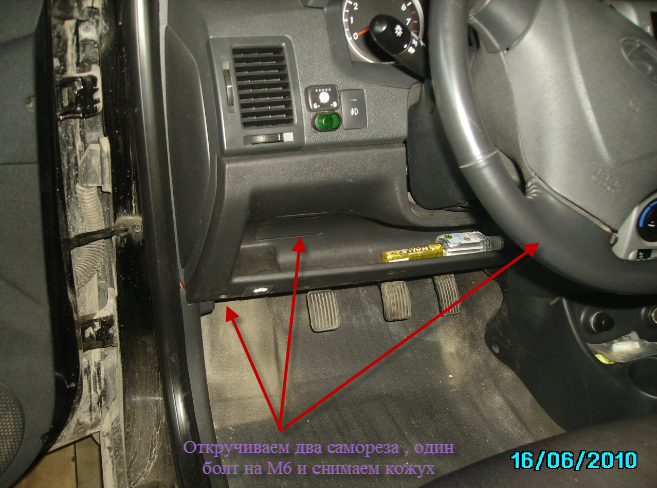

Откручиваем два самореза и один болт на М6 (находиться под крышкой предохранителей),откручиваем два самореза под ручкой открывания капота ,снимаем ручку,отщёлкиваем кожух и отсоединяем от кожуха диагностическую колодку,убираем кожух чтобы не мешал!!!


[Lovato_TLT]

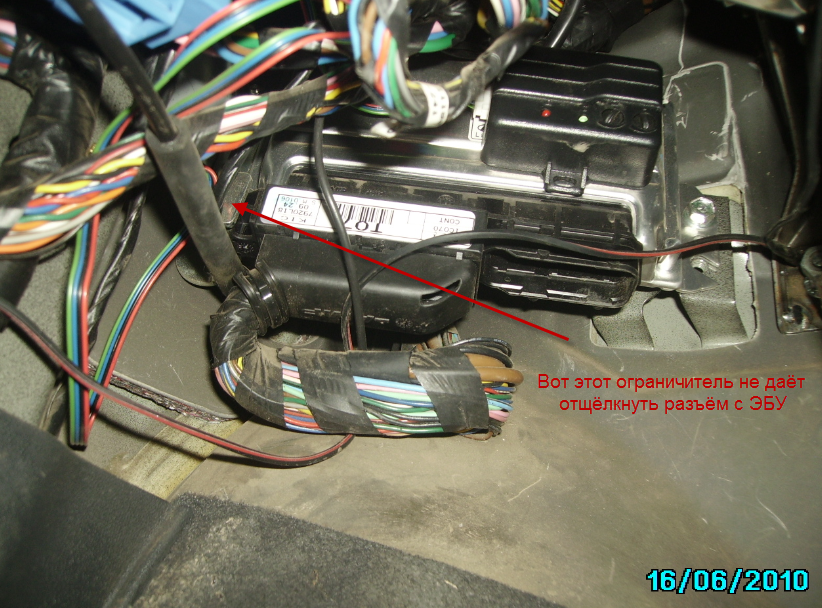

Завод изготовитель приготовил небольшую проблемку, ограничитель,который не даёт снять разъём с ЭБУ!
Поэтому есть два пути, первый: постараться аккуратно отогнуть его вверх и пропустить шаги в которых описываеться как снять ЭБУ и затем снять разъём!


вот примерно так, либо продолжаем разборку!


[Lovato_TLT]

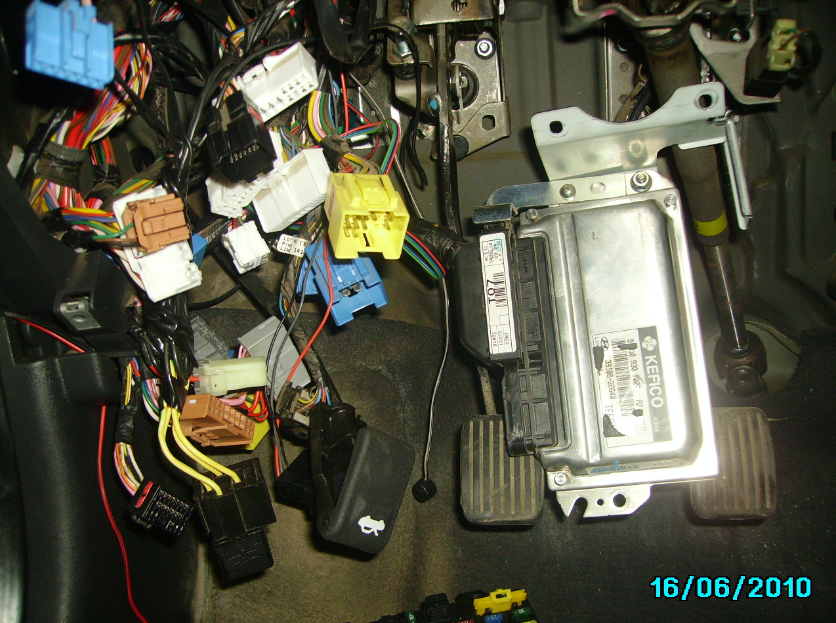

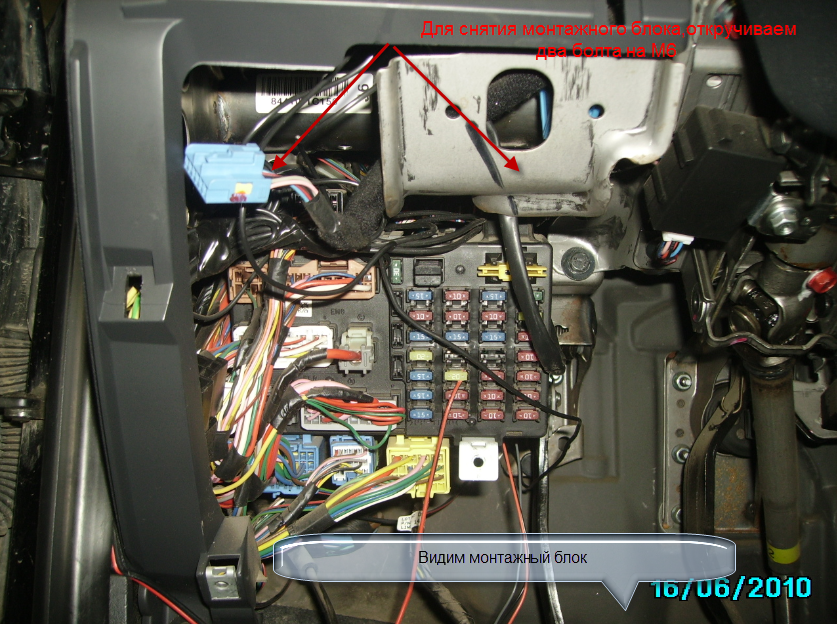

откручиваем два болта М6,отключаем от монтажника все разъёмы с обоих сторон и убираем его чтобы не мешал,откручиваем два болта М6 и гайку М6, снимаем ЭБУ и отгибаем ограничитель

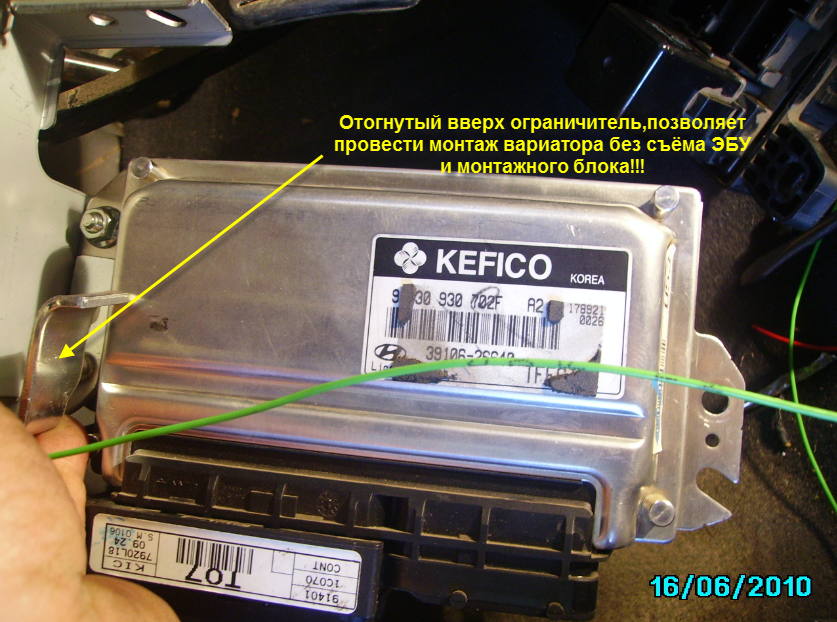

Вот так это выглядит если пойти вторым путём

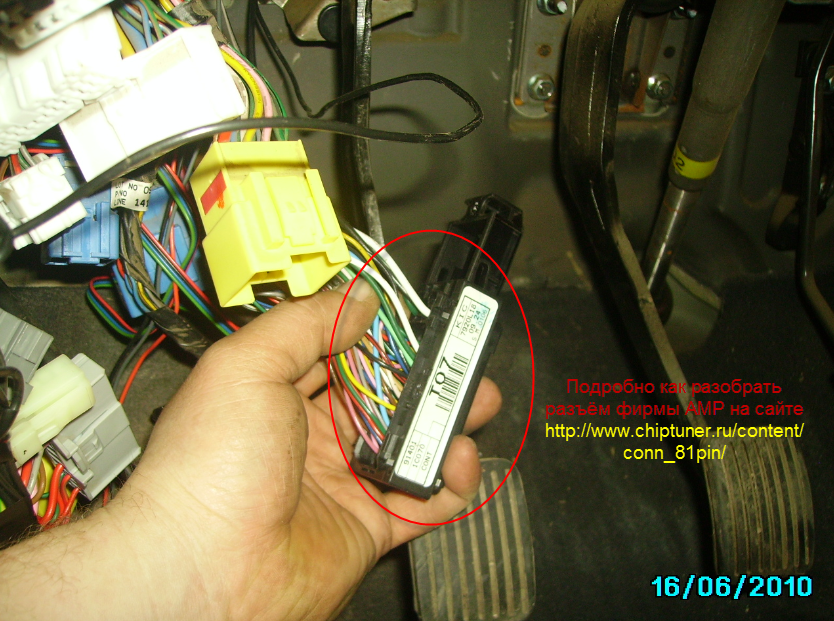

Как разобрать разъём фирмы АМР описан на http://www.chiptuner.ru/content/conn_81pin/


[Lovato_TLT]

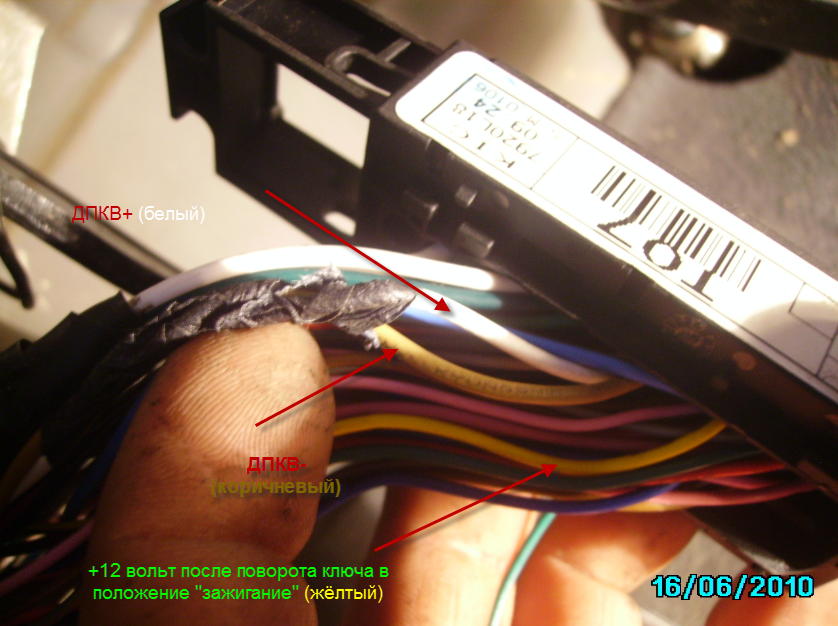

Нужные нам провода для подключения:
Белый разъём:
Белый провод (34 контакт) ДПКВ+
Коричневый провод (15контакт) ДПКВ-
Желтый провод (13контакт) +12 вольт после поворота ключа в положение "зажигание"


[Lovato_TLT]

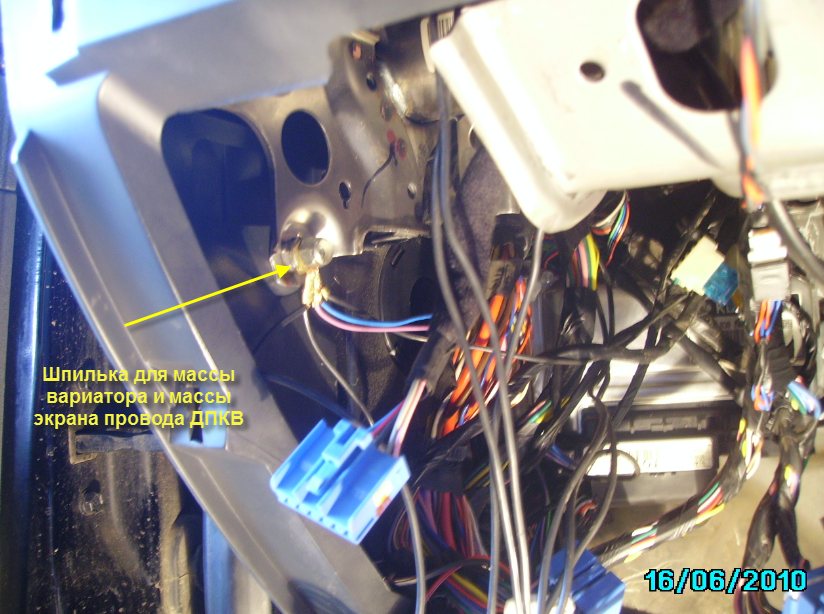

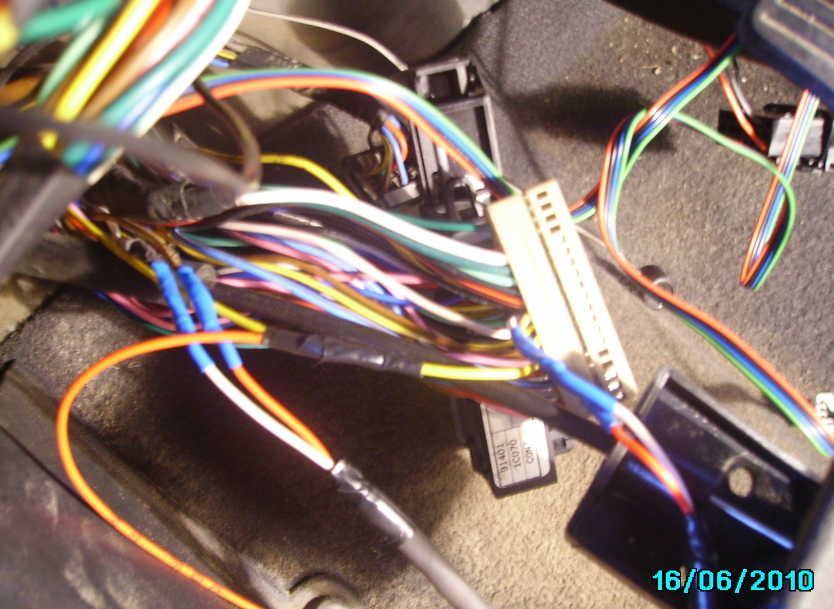

Наращивание цепей ДПКВ вариатора проводилось двухжильным микрофоным кабелем,оплётка кабеля массировалась отдельно на шпильку ,откуда была взята масса и на сам вариатор


масса


[Lovato_TLT]

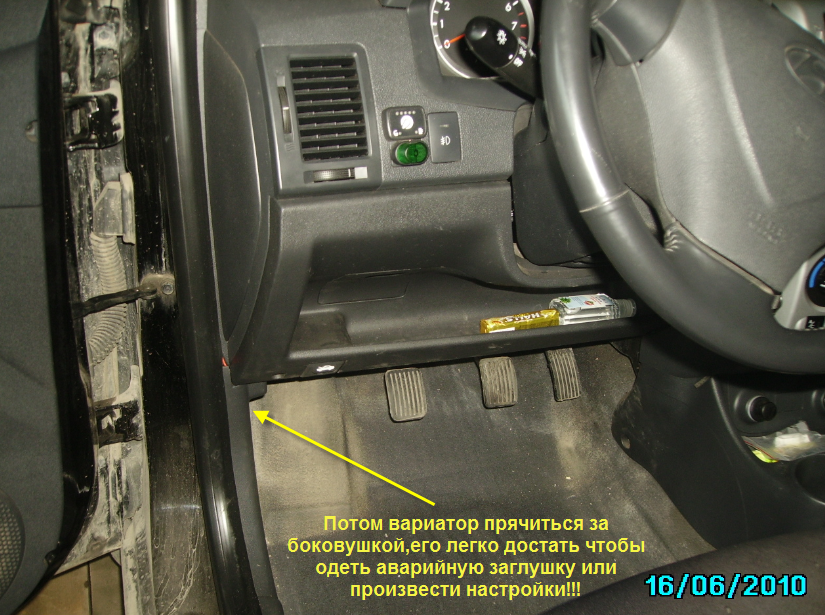

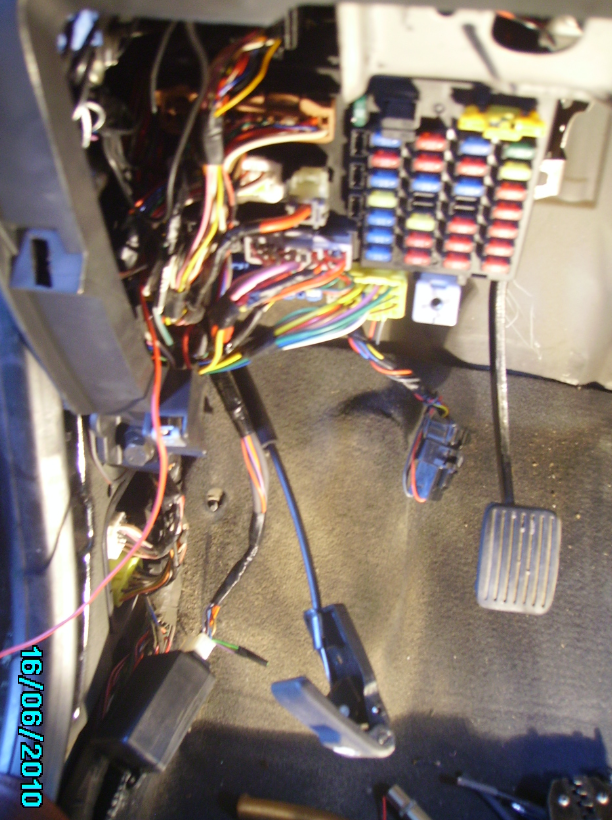

Ставим ЭБУ на место,собираем монтажник в обратной последовательности,не боимся что перепутаем разъёмы!!!,разёъмы встанут туда только где и были!!! Вот так примерно это выглядит после сборки! Остаёться подключить управляющий провод на газовый клапан.

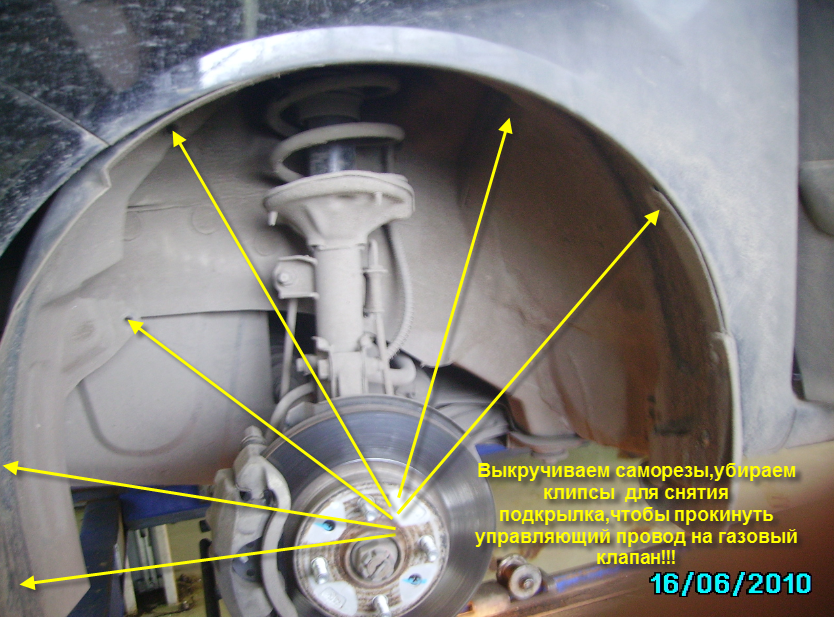

В Гетсе есть только одно место через которое без дополнительной дороботки кузова)) (так сказать не делая дополнительных отверстий) можно прокинуть под капот провод,это место под левым передним крылом,где впринципе уходит под капот вся проводка!!! Откручиваем саморезы и удаляем клипсы,не обязательно снимать полностью подкрылок,достаточно освободить 80% крепежа и отодвинуть его чтобы не мешал!


[Lovato_TLT]

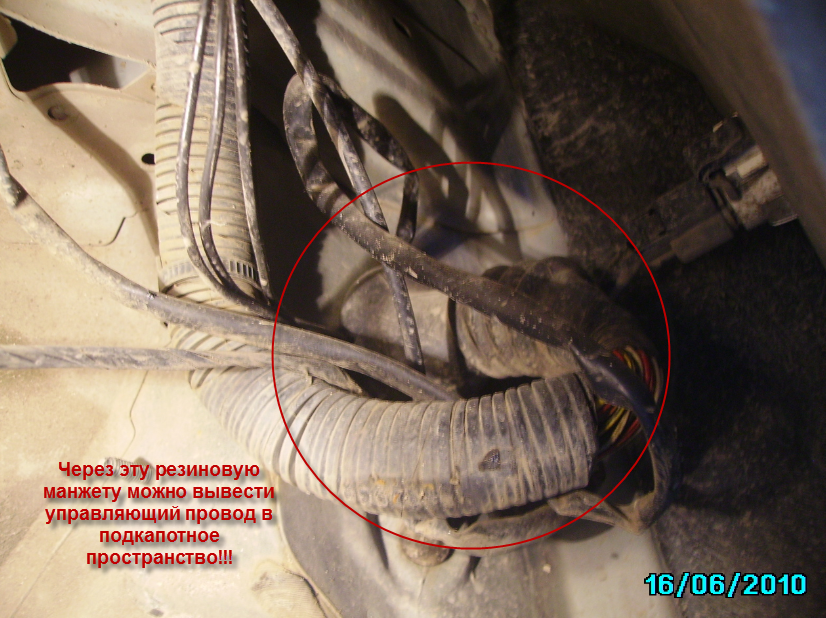

вот что увидим сняв подкрылок

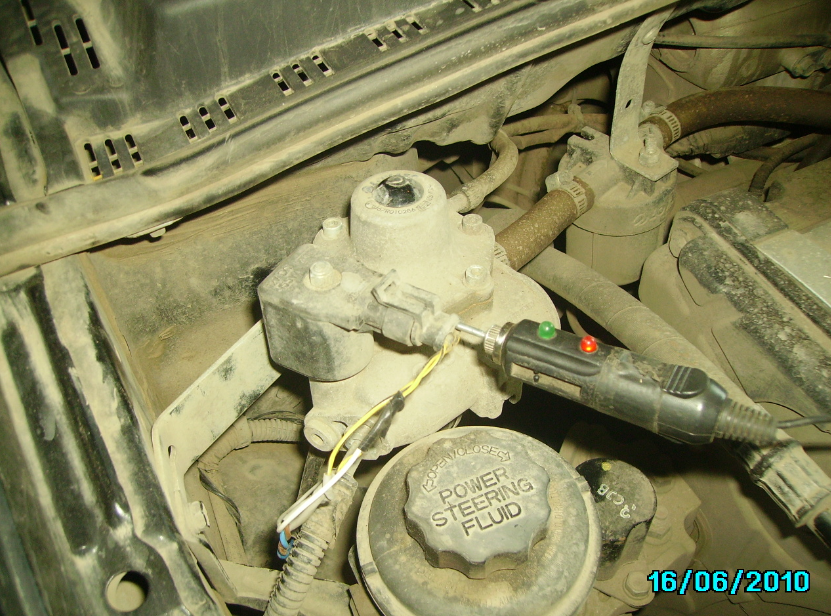

подключаем провод управления к проводу газового клапана ,где при работе на газе появляеться +12 вольт!! Установка закончена


[Lovato_TLT]

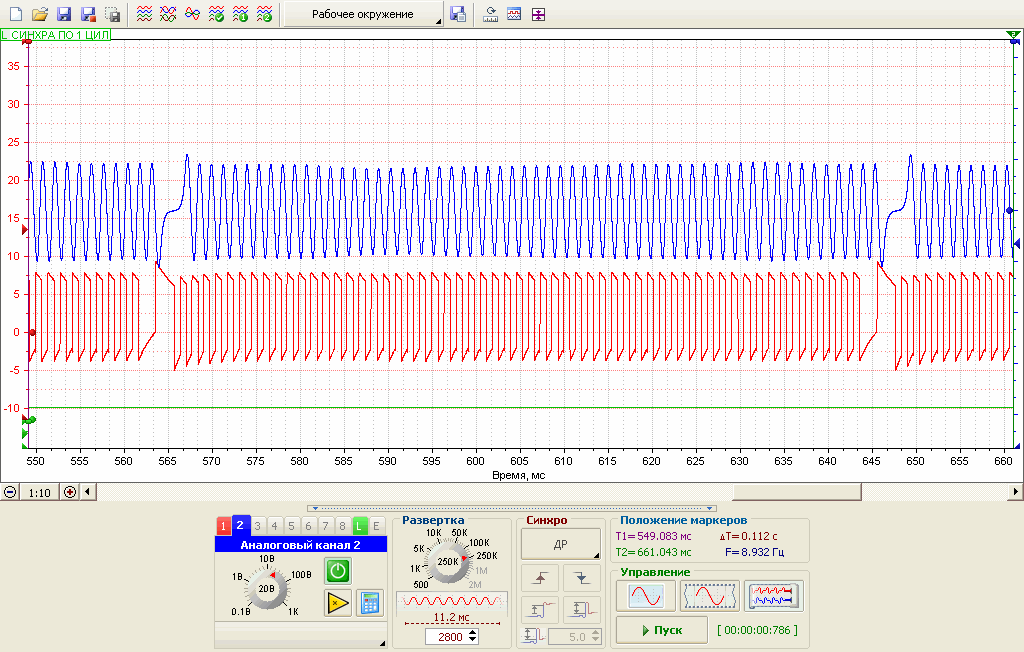

Сигнал с вариатора на х.х., опережение на 9 градусов!!! (синий -вход на вариатор, красный- эмулируемый сигнал вариатором 60-2)


[Zloy_13th]

Отличнейший фото отчет. После такого чтения, незамедлительно было принято решения о приобретении вариатора. Но вот вопросы - какой именно заказывать? И что за переходники? Тоже заказывать? Прошу помочь с выбором.
Автомобиль - Hyundai Getz 1.4 MT 2006 год.

[Admin]

Но вот вопросы - какой именно заказывать? И что за переходники? Тоже заказывать? Прошу помочь с выбором.
Автомобиль - Hyundai Getz 1.4 MT 2006 год.

По идеи ,Ваш автомобиль по системе управления не должен отличаться от автомобиля в фотоотчёте на 99.9%))Должен стоять тот же ЭБУ Kefico,аналог нашего БОШ 797,могу предположить что могут быть отличия только в цвете проводов( и то не факт) которые я указал в фотоотчёте,но это легко проверить по номерам контактов(Нужные нам провода для подключения:
Белый разъём:
Белый провод (34 !!!контакт) ДПКВ+
Коричневый провод (15!!!контакт) ДПКВ-
Желтый провод (13!!!контакт) +12 вольт после поворота ключа в положение "зажигание")

Исходя из этого -Вам нужен вариатор МОДЕЛЬ1 60-2!!!, переходники нужны в случае если собираетесь вариатор ставить под капотом(это мое личное мнение!!),но в условиях плотной компановки подкапотного пространства и большой загрязнённости ,рекомендую всёже ставить вариатор в салоне!!!

Удачи!
