Установка вариатора на москвич2141 с мотором Рено(F3R)

[Валерий]

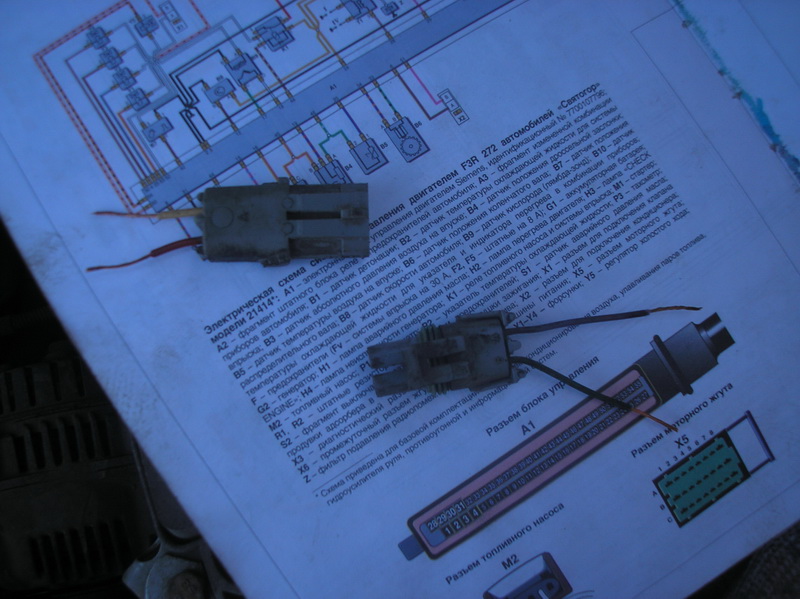

Наконец получил я вариатор, и сразу после получения решил его установить. Заранее подготовился для его установки -- были найдены разъемы для подключения к дпкв. датчик положения коленвала находится сзади двигателя, подлезть к нему труда не составляет, так как у нас есть штатные разъемы для подключение вариатора в разрыв ДПКВ

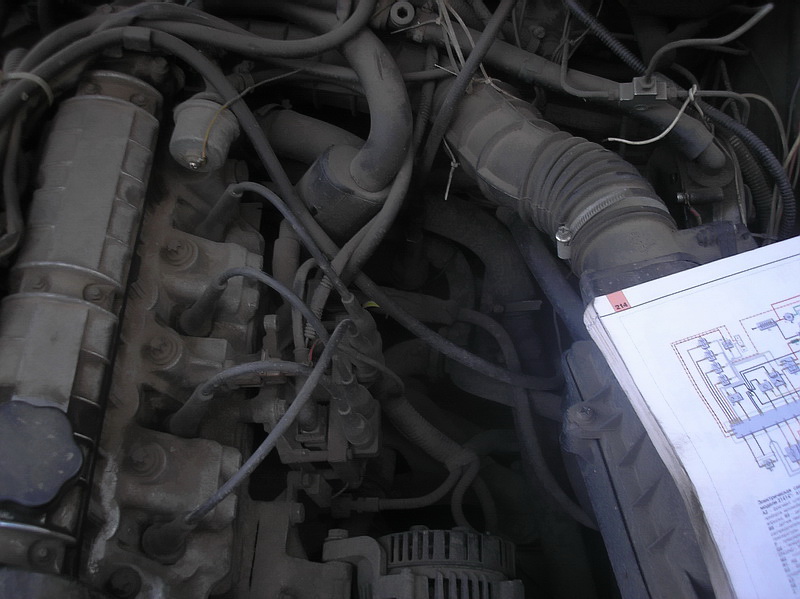

общий вид моторного отсека

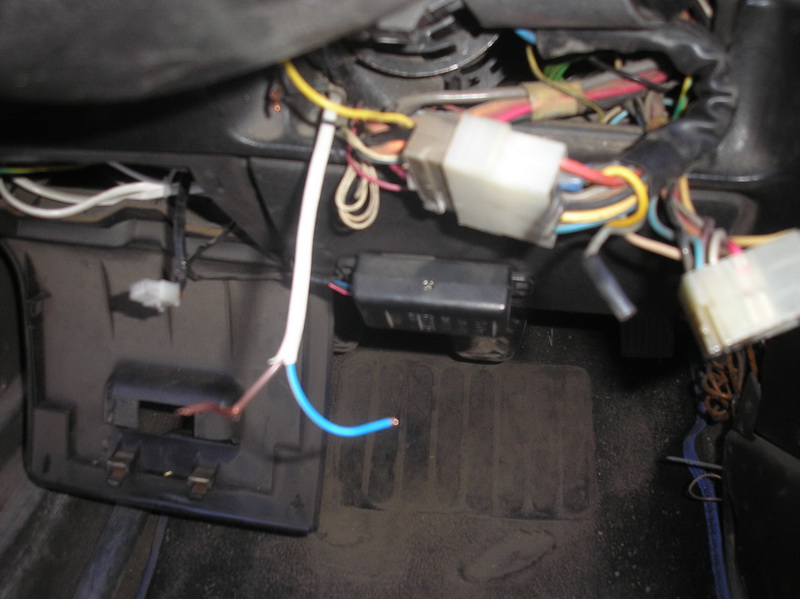

то большого труда собрать косу не составляло

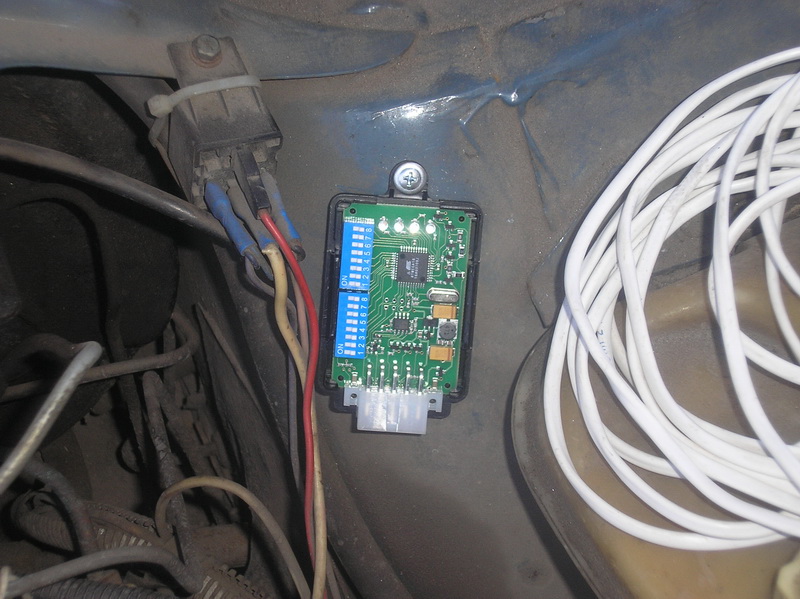

сам вариатор был установлен на левый брызговик,

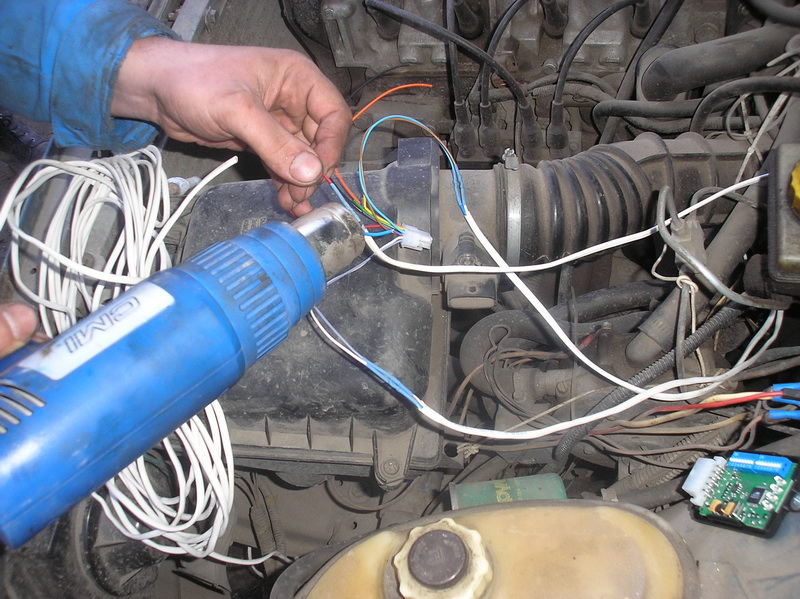

, последние штрихи к установке,


и всё было установлено берем руководство по настройке, проверили правильность подключения, сразу не нашел + и - на дпкв, но чутье подсказало как подключить, в результате все получилось. пытаемся завести---- машина заводится, но хх плавает, берем руководство и читаем дальше)))) вроде разобрались, все заработало, пробный выезд. под нагрузкой не захотела ехать, менять углы опережения, ничего не помогло, уже ночь на дворе, а я всё эксперименты ставлю, рассстроился что ничего не получилось, и поехал домой. на следующий день, забил на основную работу)))( занимаюсь ремонтом машин) всё таки решил довести дело до конца, оказалось что один микровыключатель забыл включить---- и вот оно свершилось--- машина поехала, на низах стала копать асфальт, на скорости 30км/ч включаю 3передачу, газ в пол и машина летит, радости нет предела!!! на низах машина поехала. Продолжение следует........

[Валерий]

Разъём ДПКВ находится находится на картере сцепления кпп, его не видно, и фото сделать можно только на снятой коробке.

[Валерий]

РЕЗУЛЬТАТ СЕГОДНЯ: испытания прошли успешно, испытания проводили на машине друга, он в шоке от прихода с вариатором, щас в студию прийдет Сергей Николаевич и подробно всё расскажет.

[Admin]

Сегодня с новой прошивкой для Рено вариатор на двигателе F3R заработал абсолютно без проблем!!!
Причём, что самое интересное - мы с Серёгой установили угол на 4 градуса раньше (это на бензине!), при этом не было никакой детонации, а двигатель особенно на высоких оборотах стал тянуть так, что будь здоров!
Мне ещё тестирование вариатора понравилось - на поворотах виражи закладывали как на самолёте!
Теперь чтобы не забыть, как был распаян переходник для вариатора выгладываю распиновку!

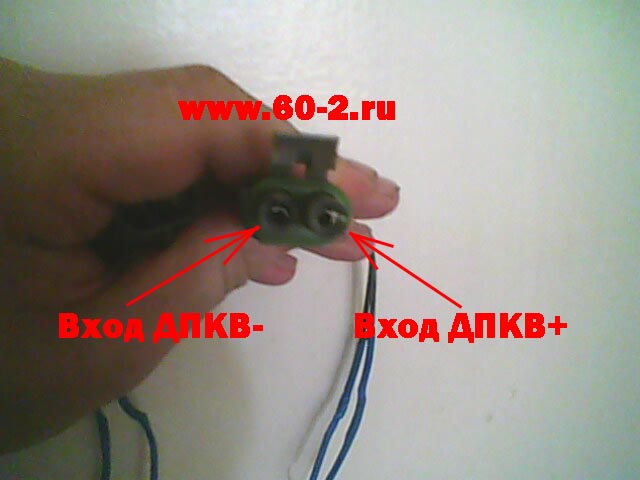

Вход ДПКВ Рено.jpg (55.32 KIB) Просмотров: 8558

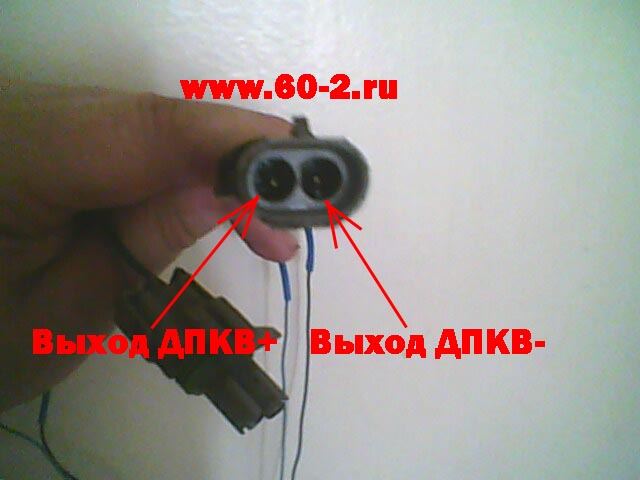

Выход ДПКВ Рено.jpg (58.32 KIB) Просмотров: 8558

P.S.
Валер, с тебя разъёмы для вариатора - Иван тоже хотел его поставить!

[Валерий]

будем искать тогда разъемы))) хотя в москве их проще найти

[Валерий]

с вариатором тяга на всех оборотах, вплоть до отсечки, завтра попробую на бензине, на газу понравился приход.

[Admin]

на бензине +4 самый оптимальный угол, во всем диапазоне оборотов тяга не пропадает, машина едет ровно, нет ни провалов, не дерганья. Большое спасибо Сергей Николаевич за проделанную работу с вариатором.

[Валерий]

поставили сегодня на меган, на бензине +4, на газу +6. на бензине машина не едет с таким углом)) на газу всё нормально, время впрыска уменьшилось, эксперимент длился недолго, вариатор поселился снова в москвич))) ждемс партии вариаторов от сергея, и проведем испытания по полной, с одним вариаторм на двух машинах тяжело

[Admin]

Валер, а ты не пробовал на газу 9 градусов на Мегане ставить?
Кстати, новые вариаторы уже прошиты, и в начале следующей недели будут отправлены всем!
А я тем временем завтра вечером уматываю в Карелию на недельку-другую!

[Валерий]

не пробывали не ставить 9 градусов, как прийдут новые вариаторы--- поставим и будем пробывать. ждемс тогда посылки с вариаторами))) поставил знакомому на соболь, знакомый доволен, динамика стала нормальная, газом перестало пахнуть. хочу поставить на ваз 2115. ждемс посылки))) народ стал тянуться к вариаторам)))так ты успеешь выслать до отъезда?
