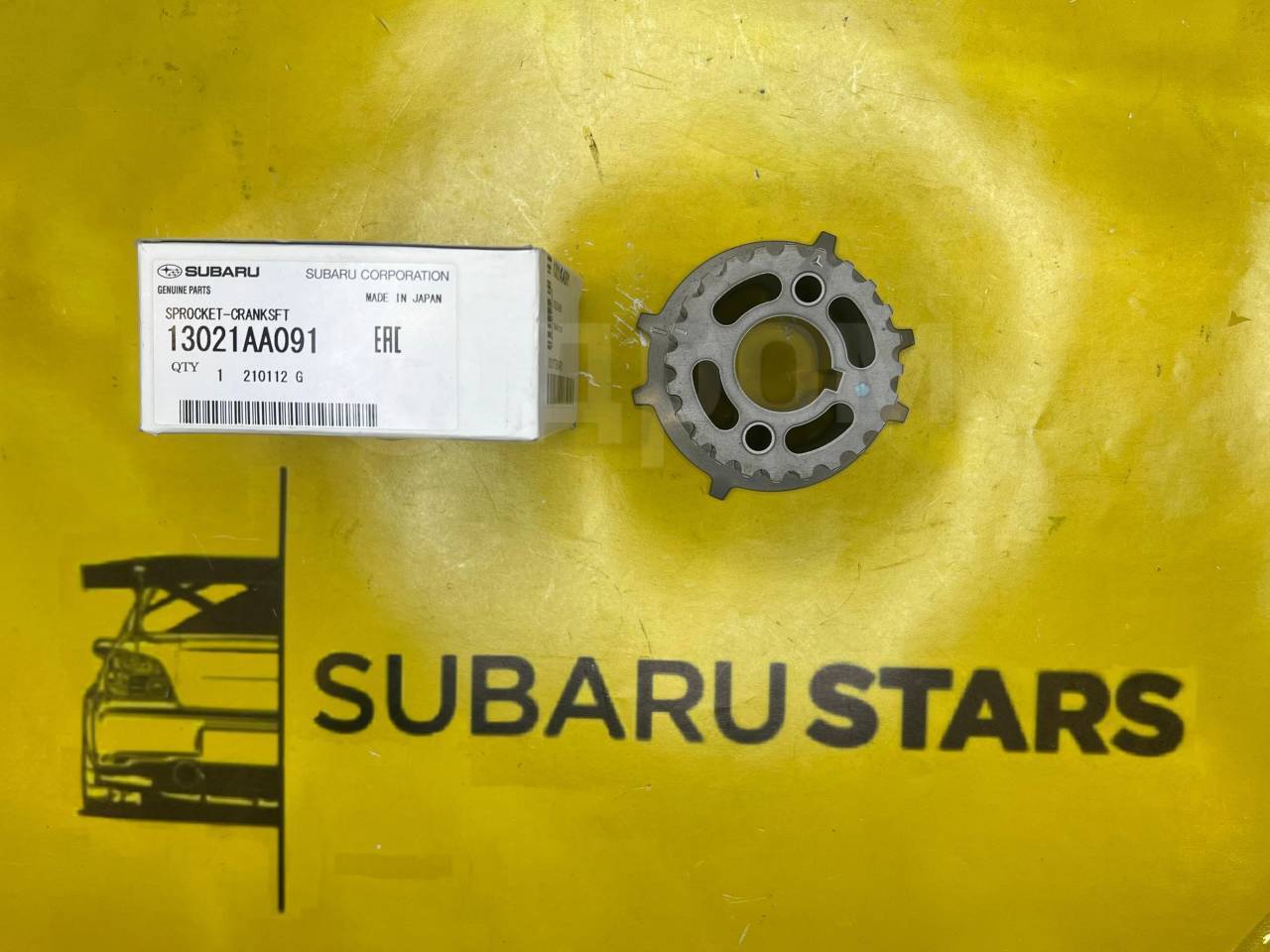

- Субару 4 цилиндра СТАРЫЙ ШКИВ Фото.jpg (98 KIB) Просмотров: 1

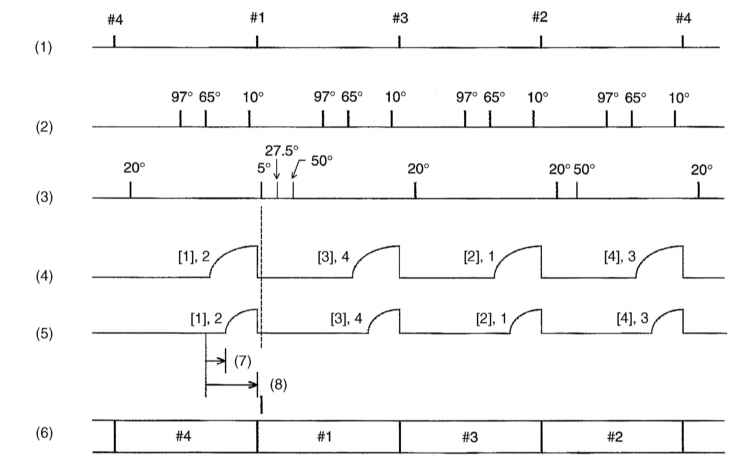

В техническом руководстве даётся вот такое его описание:
- Субару 4 цилиндра СТАРЫЙ ШКИВ.jpg (18.55 KIB) Просмотров: 1
1 — Номер цилиндра
2 —Импульс угла поворота коленчатого вала (перед ВМТ)
3 — Импульс угла поворота распределительного вала (после ВМТ)
4 — Установка угла опережения зажигания при запуске двигателя
5 — Угол опережения зажигания при нормальной работе двигателя
6 — Сгорание смеси
7 — Установка скважности
8 — Поджиг

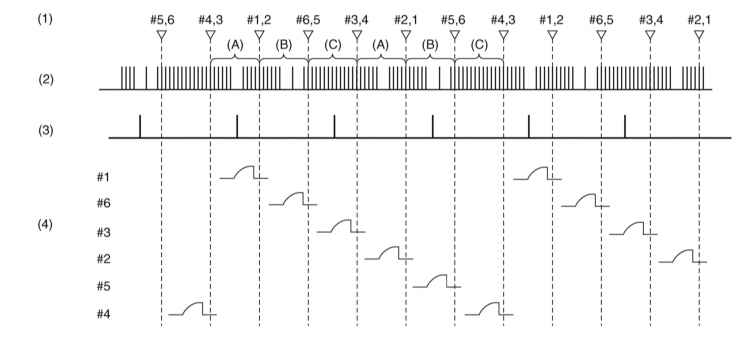

Для истории добавим описание шкива шестицилиндрового двигателя:
- Субару 6 цилиндров.jpg (18.34 KIB) Просмотров: 2
1 — Номер цилиндра (ВМТ)
2 — Импульс угла поворота коленчатого вала (перед ВМТ)
3 — Импульс угла поворота распределительного вала (после ВМТ)
4 — Установка угла опережения зажигания при запуске двигателя

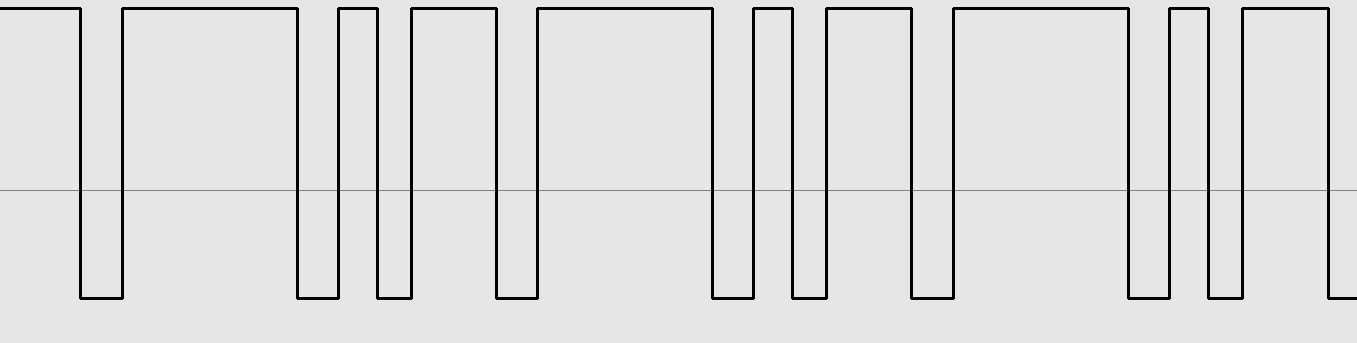

Так вот, осциллограмма сигнала старого шкива для 4-х цилиндрового двигателя выглядит так:
- Осциллограмма.jpg (8.48 KIB) Просмотров: 2
Подключаем вариатор в режиме осциллографа, записываем осциллограмму им:
- Осциллограмма, записанная вариатором.png (19.32 KIB) Просмотров: 1
Пишем прошивку и всё работает замечательно!!!
