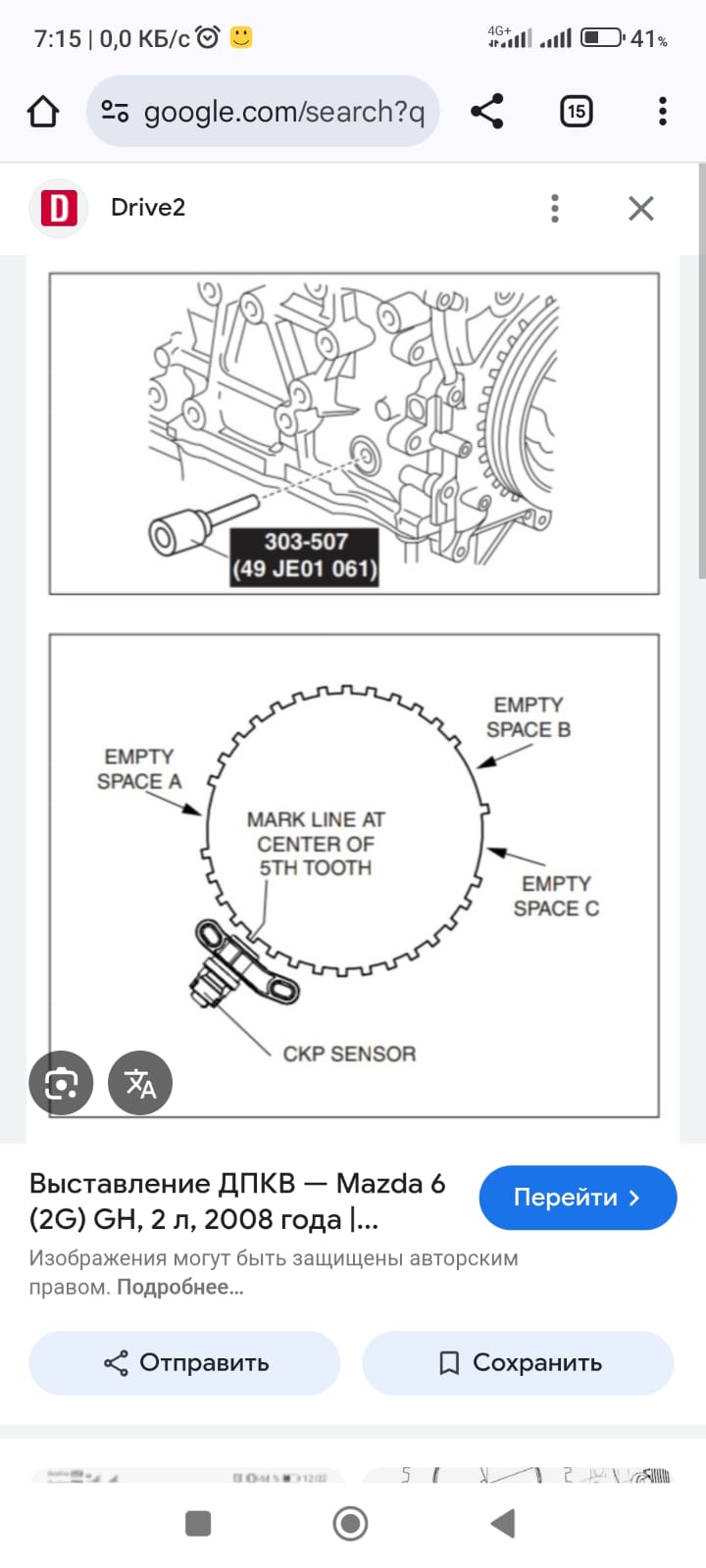

- IMG-20250512-WA0054.jpg (71.29 KIB) Просмотров: 184
- IMG-20250512-WA0053.jpg (84.81 KIB) Просмотров: 184

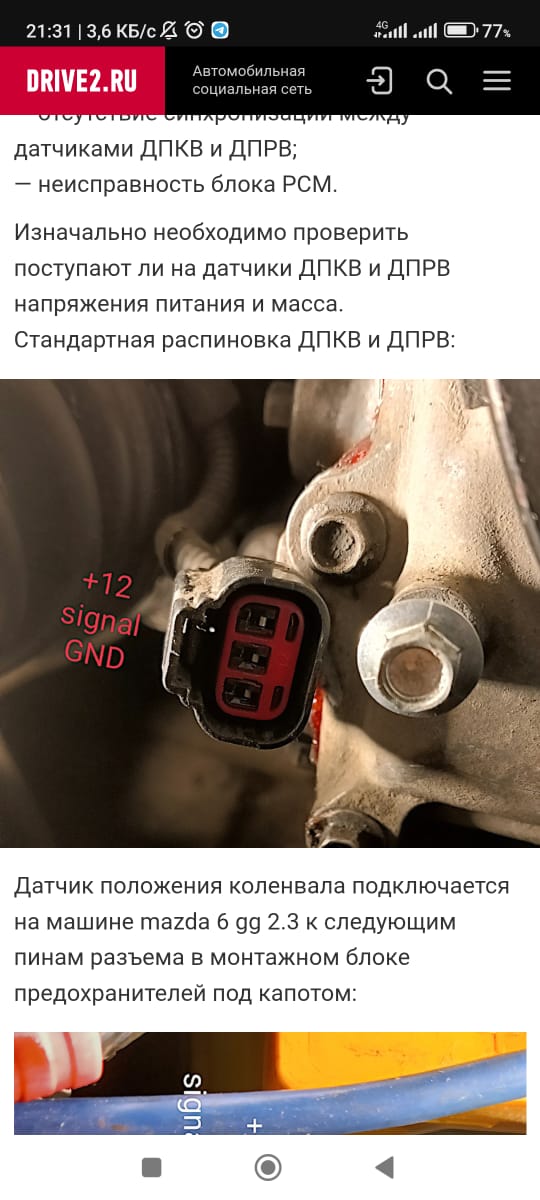

Датчик типа Холла. Разъём выглядит так:
- IMG-20250512-WA0056.jpg (79.75 KIB) Просмотров: 184

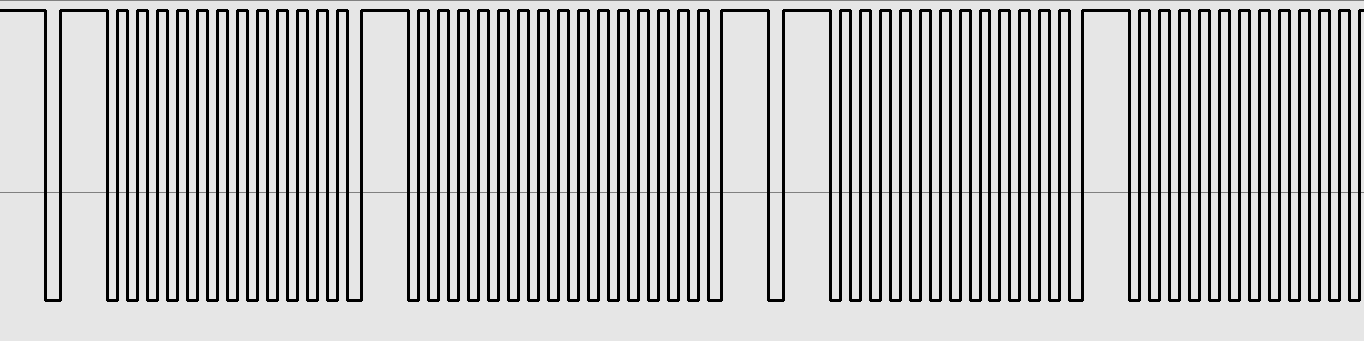

Прошиваем вариатор прошивкой осциллографа под датчик Холла и записываем вариатором осциллограмму:
- Mazda6_GG_2_0.png (24.01 KIB) Просмотров: 184
Сигнал практически идентичен сигналу 4-х цилиндровой Субару за исключением некоторых нюансов и того, что на Субару индуктивный тип датчика.
Пишу прошивку, тестирую на эмуляторе - всё работает прекрасно!
Красный сигнал - вход вариатора, синий - выход.
- Mazda_Signals.png (121.96 KIB) Просмотров: 183
