Провода от вариатора к ДПКВ экранировать поленился, но свил их в пары (может и будет какой плюс).
Питание взял с 13 пина ЭСУД "клемма 15 замка Зажигания".
- Подключение вариатора
- Подключение_Вариатора.jpg (550.66 KIB) Просмотров: 4674
Назначение_контактов_ЭБУ.pdf- Назначение контактов ЭСУД
- (120.67 KIB) Скачиваний: 460

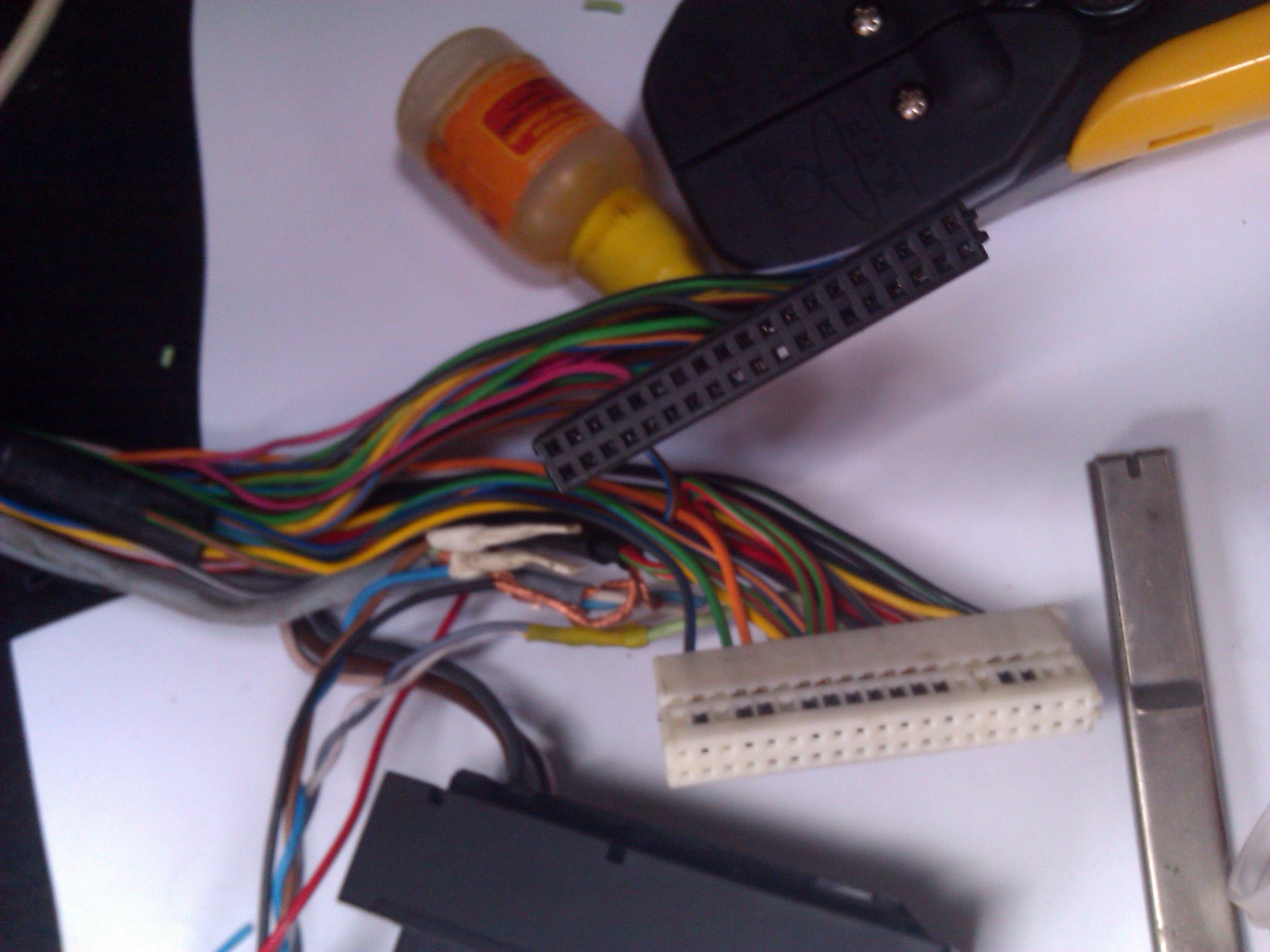

Разъем разобрал по инструкции:
http://chiptuner.ru/content/conn_81pin/
Вариатор прикрепил двусторонним скотчем к воздуховоду.

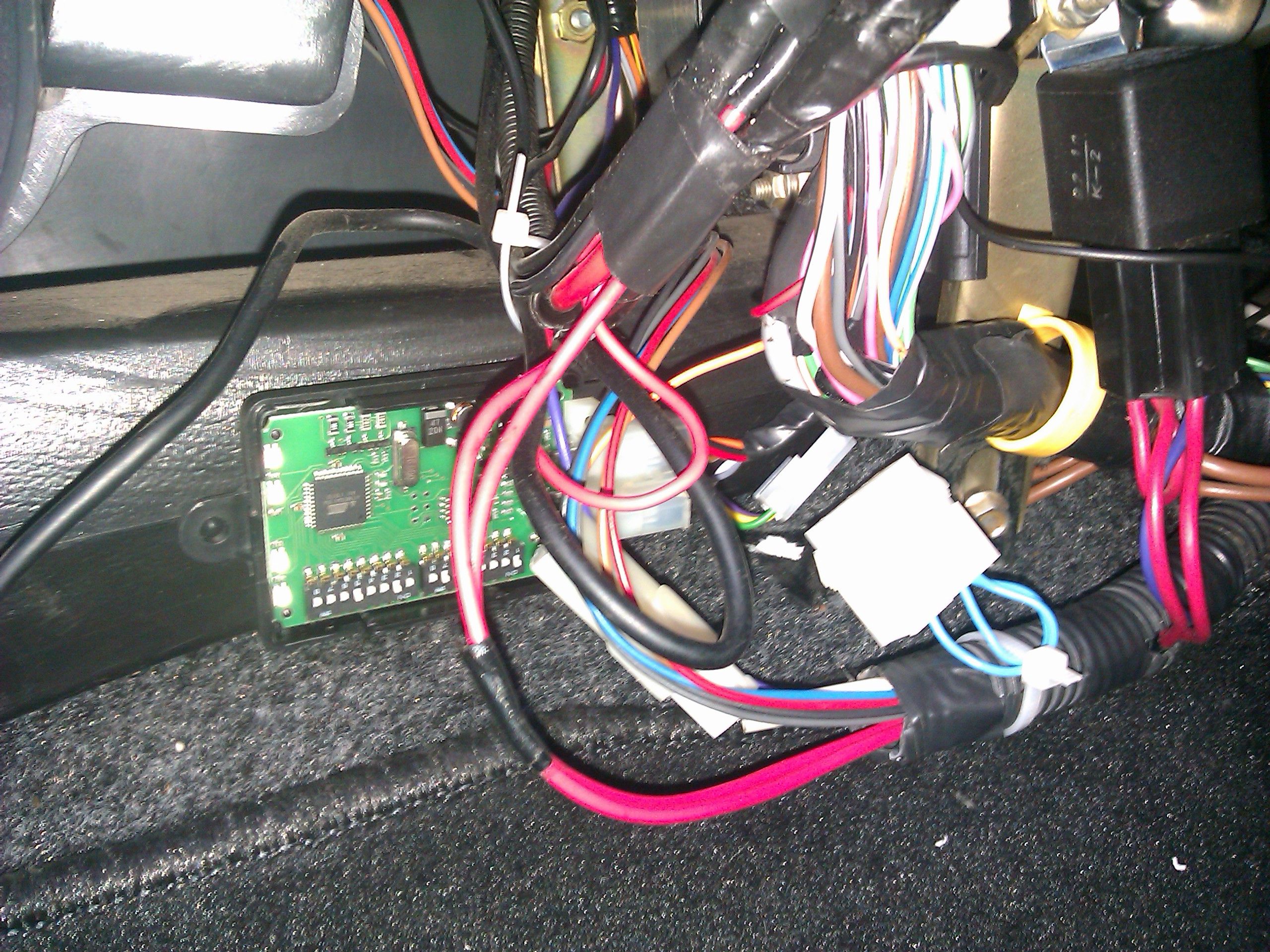

Установленный вариатор:
- Установленный вариатор
- IMG_20110709_175457.jpg (966.16 KIB) Просмотров: 4674
Положительные ощущения от вариатора однозначно есть!
До него использовал двухрежимную прошивку, что для данного типа контроллеров не самый лучший вариант (толком не работает).
Вернулся на однорежимку + вариатор - эффект однозначно положительный.
